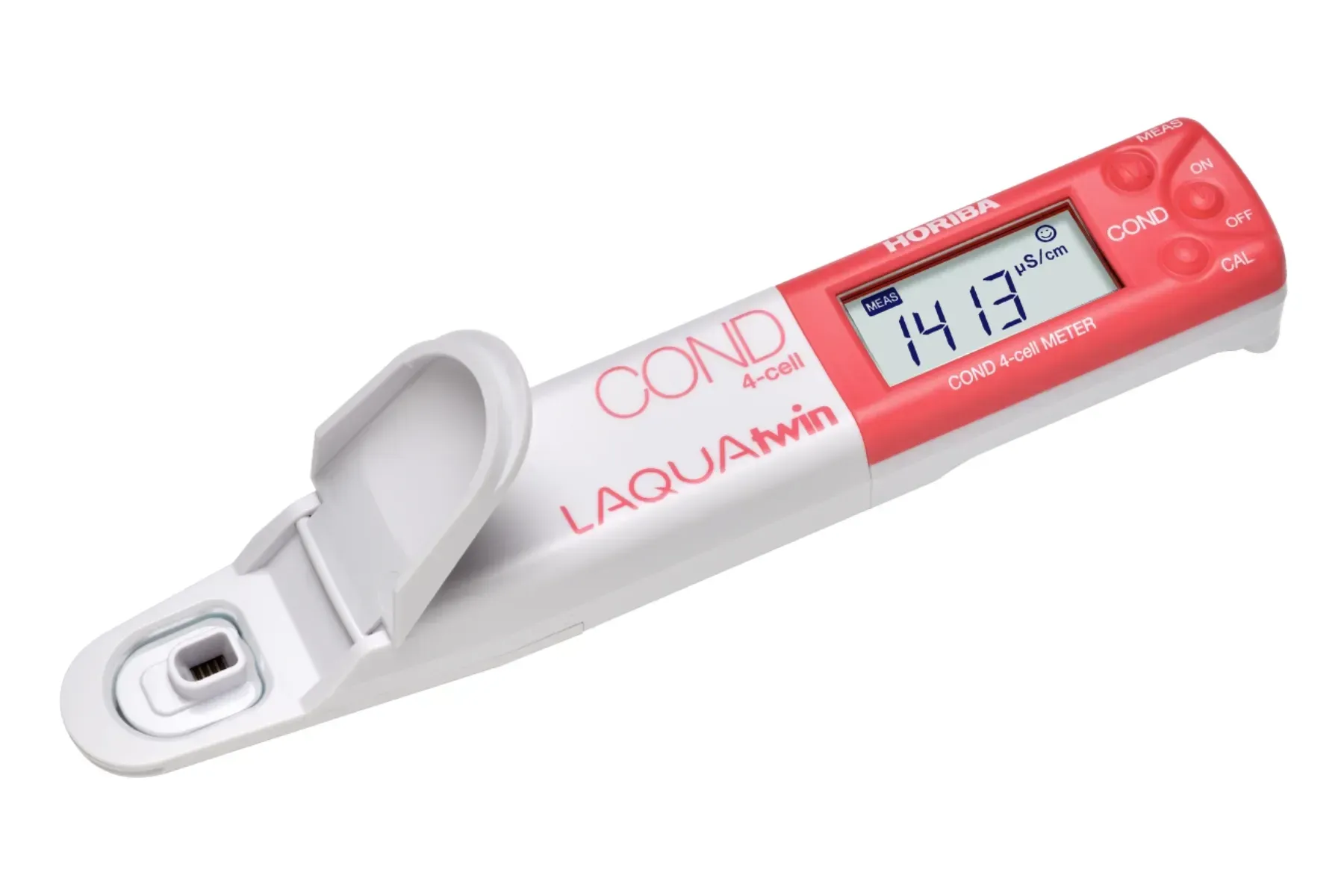

Ручний 4-електродний кондуктометр / TDS-метр HORIBA LAQUAtwin 4EC-33

HORIBA LAQUAtwin 4EC-33 — флагманська модель нової серії 4EC японського виробника HORIBA Advanced Techno, що замінила попередню серію EC. Це професійний кишеньковий кондуктометр-TDS-метр з принципово новим 4-електродним сенсором (метод біполярного змінного струму, 4 AC bipolar method), розрахований на лабораторний контроль і роботу за різними галузевими нормативами. Єдина модель серії з вимірюванням TDS у діапазоні 0–9990 ppm з чотирма кривими конверсії — FACt KCl з регульованим фактором 0,4–1,0, Myron L 442, EN 27888 і NaCl. Повний діапазон провідності 0–199.9 mS/cm, індикація температури зразка 0–50 °C, калібрування до 4 точок.

Ключова особливість LAQUAtwin — вимірювання з проби лише 0,12 мл. Кілька крапель розчину на пласкій вимірювальній комірці замінюють склянку або стакан зі стандартним занурним електродом. Це дозволяє аналізувати мікрооб'єми, що критично для лабораторних задач з обмеженим об'ємом зразка: фармацевтичний контроль, аналіз біологічних рідин, дослідження реставраційних об'єктів, мікропроби технологічних процесів.

Принцип вимірювання: 4-електродна схема

На відміну від попередньої серії EC з 2-електродним сенсором, LAQUAtwin 4EC-33 використовує 4-електродний метод біполярного змінного струму. Чотири електроди розділяють функції подачі струму та вимірювання напруги, завдяки чому:

• усувається вплив поляризації електродів у високопровідних розчинах
• підвищується стабільність показань при забрудненні або мінеральних відкладеннях на електродах
• зменшується чутливість до іонної сили проби
• знижується дрейф калібрування у часі

Для лабораторних задач, де потрібна повторюваність і відповідність нормативним вимогам, 4-електродна схема забезпечує метрологічну стабільність на всьому робочому діапазоні — від надчистої води в напівпровідниковій промисловості до концентрованих технологічних розсолів.

Вимірювання TDS і 4 криві конверсії TDS (Total Dissolved Solids, загальна мінералізація) — показник сумарного вмісту розчинених твердих речовин у воді, виражений у ppm (мг/л). На відміну від провідності, яка вимірюється безпосередньо, TDS розраховується з провідності через коефіцієнт конверсії, що залежить від складу розчиненої речовини. Різні галузеві нормативи вимагають різних кривих конверсії — LAQUAtwin 4EC-33 підтримує всі чотири:

• FACt (KCl) Універсальна крива з регульованим фактором конверсії від 0,4 до 1,0 (за замовчуванням 0,5). Використовується у лабораторних задачах, де відомий склад розчиненої речовини і оператор підбирає фактор під конкретний тип проби. Базується на KCl як еталонній солі.
• Myron L 442 Нелінійна стандартна крива, розроблена компанією Myron L для природних вод зі змішаним мінеральним складом (44% сульфату натрію + 42% бікарбонату натрію + 14% хлориду натрію). Широко використовується у США для водопідготовки і контролю питної води.
• EN 27888 Крива за європейським стандартом ISO 7888:1985 / EN 27888:1993, обов'язкова у ЄС для контролю питної води, поверхневих і підземних вод. Нормативні лабораторії ЄС використовують саме цю криву. Важлива для українських лабораторій, що працюють за гармонізованими європейськими стандартами.
• NaCl Нелінійна крива для розчинів хлориду натрію. Використовується в аквакультурі (розрахунок солоності морської води у ppm), харчовій промисловості (розсоли, маринади, соління), медицині (фізіологічні розчини).

Можливість перемикати криві конверсії прямо на приладі — суттєва перевага 4EC-33 для лабораторій, що працюють з пробами різних типів. Це виключає необхідність ручного перерахунку і мінімізує ризик методологічної помилки.

Діапазон вимірювання та калібрування

LAQUAtwin 4EC-33 має автоматичне перемикання чотирьох підрозрядів провідності:

Діапазон TDS — три підрозряди:

Калібрування — до 4 точок, з автоматичним розпізнаванням стандартного розчину:

• 84 µS/cm — для низькопровідних проб (вода зворотного осмосу, дистилят, надчиста вода напівпровідникового виробництва)
• 1413 µS/cm — питна вода, слабомінералізовані розчини, контроль якості
• 12.88 mS/cm — живильні розчини, технологічні рідини, солоні розчини середньої концентрації
• 111.8 mS/cm — морська вода, концентровані розсоли, гіперсолоні лабораторні стандарти

Індикація температури зразка

Модель 4EC-33 має вбудоване вимірювання температури зразка:

• діапазон відображення: 0–50 °C
• роздільна здатність: 0.1 °C
• точність: ±2 °C
• можливість корекції показань температури у межах ±2 °C за еталонним термометром

Показання провідності автоматично компенсуються за температурою (ATC, 2%/°C). У лабораторних задачах з нормативним контролем фіксація фактичної температури зразка є обов'язковою для протоколу вимірювань — 4EC-33 відображає її на дисплеї одночасно з показаннями провідності або TDS.

Сфери застосування

Нормативний контроль питної води:

• контроль TDS питної води за кривою EN 27888 (вимога європейського і гармонізованого українського законодавства)
• лабораторії водоканалів, СЕС, обласних і місцевих лабораторій якості води
• контроль бутильованої води, мінеральної води, води у системах постачання

Фармацевтика і медицина:

• контроль води для ін'єкцій (WFI), очищеної води (PW) за фармакопеями
• контроль провідності в виробництві ліків і інфузійних розчинів
• контроль фізіологічних і дезінфікуючих розчинів (NaCl-крива)

Напівпровідникова промисловість і електроніка:

• контроль якості надчистої води (UPW) у виробництві напівпровідників
• моніторинг систем деіонізації та зворотного осмосу
• контроль технологічних ванн і промивних розчинів

Харчова і напойна промисловість:

• контроль TDS води для напоїв, пива, безалкогольних напоїв
• контроль солоності розсолів у сироварстві, мясопереробці, виробництві консервів
• контроль якості води для кави і чаю (TDS — ключовий параметр смаку)
• молочна промисловість: контроль концентратів, очисних розчинів CIP

Аквакультура і марикультура:

• розрахунок солоності морської води у ppm за NaCl-кривою
• контроль промислових установок замкненого водопостачання (УЗВ)
• моніторинг параметрів води у вирощуванні креветок, устриць, молюсків

Реставрація, консервація, арт-дослідження:

• контроль pH і провідності ізотонічних очисних розчинів для реставрації паперу і картин
• дослідження акрилових покриттів і реставраційних гелів
• контроль параметрів вологого очищення музейних об'єктів

Лабораторії загального профілю:

• дослідження якості поверхневих і підземних вод
• аналіз ґрунтових витяжок, буферних розчинів, реагентів
• методологічний контроль приладів зворотного осмосу, деіонізаторів
• освітні та дослідницькі лабораторії

Технічні характеристики

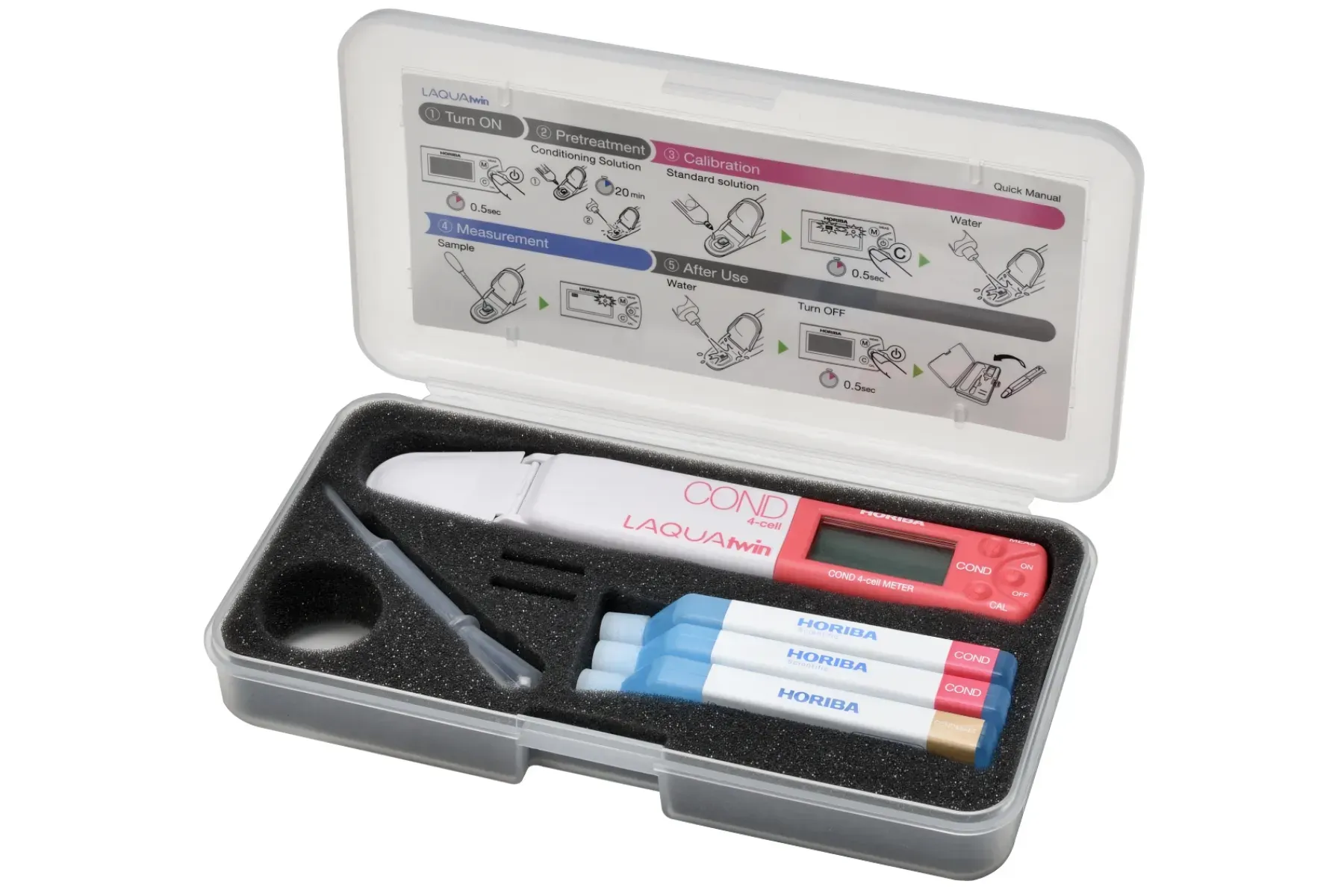

Комплект поставки

• Кондуктометр-TDS-метр LAQUAtwin 4EC-33
• Сенсор S073-4EC (встановлений)
• Стандартний розчин 1413 µS/cm (14 мл)
• Стандартний розчин 12.88 mS/cm (14 мл)
• Кондиціонуючий розчин 514-4EC-CON (4 мл)
• Піпетка
• Пластиковий футляр
• Інструкція та короткий посібник

Витратні матеріали та аксесуари

Сенсор — витратний елемент. При погіршенні стабільності показань, зростанні часу відгуку або неможливості відкалібрувати прилад навіть після кондиціонування сенсор підлягає заміні. За дотримання правил експлуатації та догляду ресурс сенсора зазвичай досить тривалий — сенсор не потребує частої заміни у нормальній робочій практиці.
