Прецизионный виброконтроль и регистрация данных с Lutron VB-8205SD

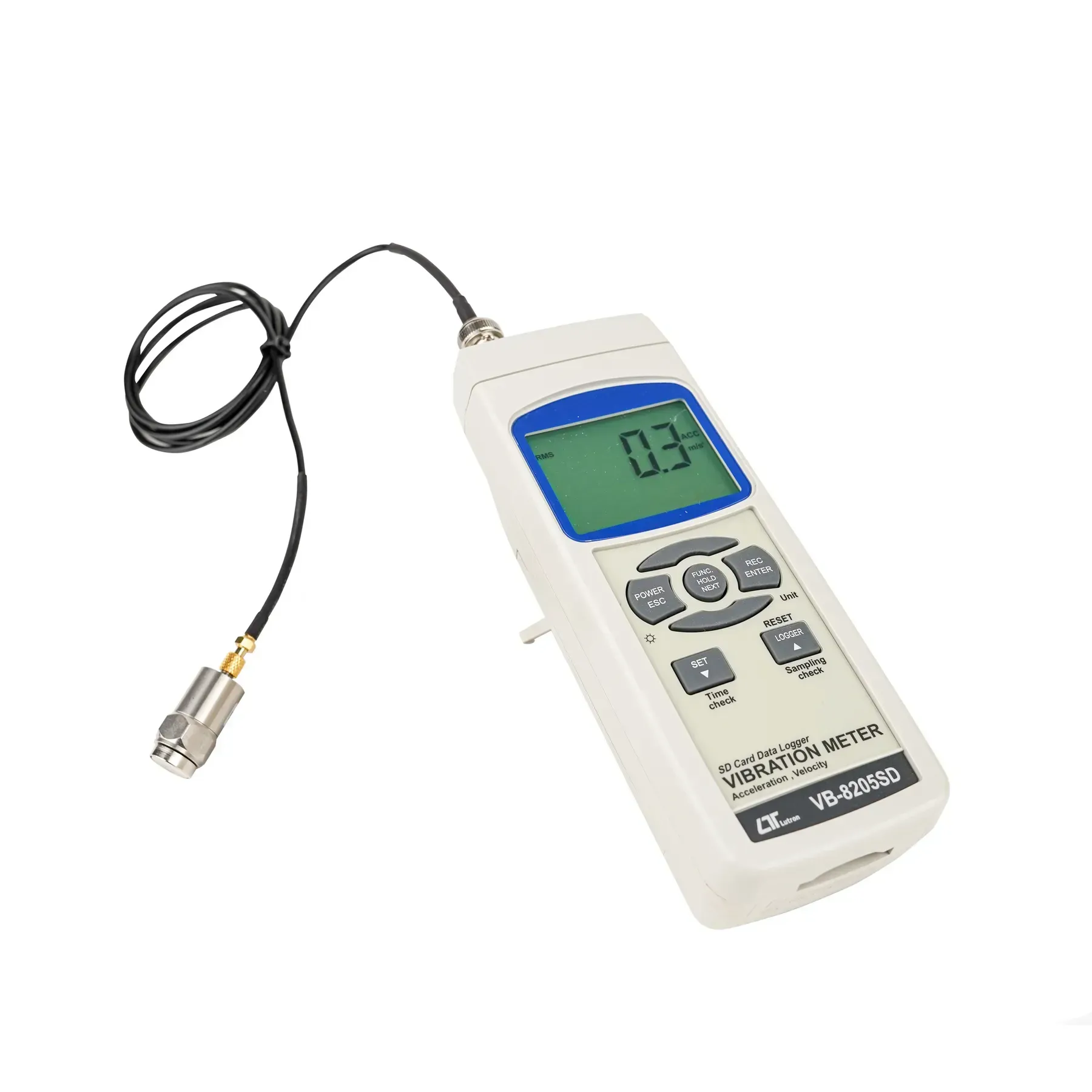

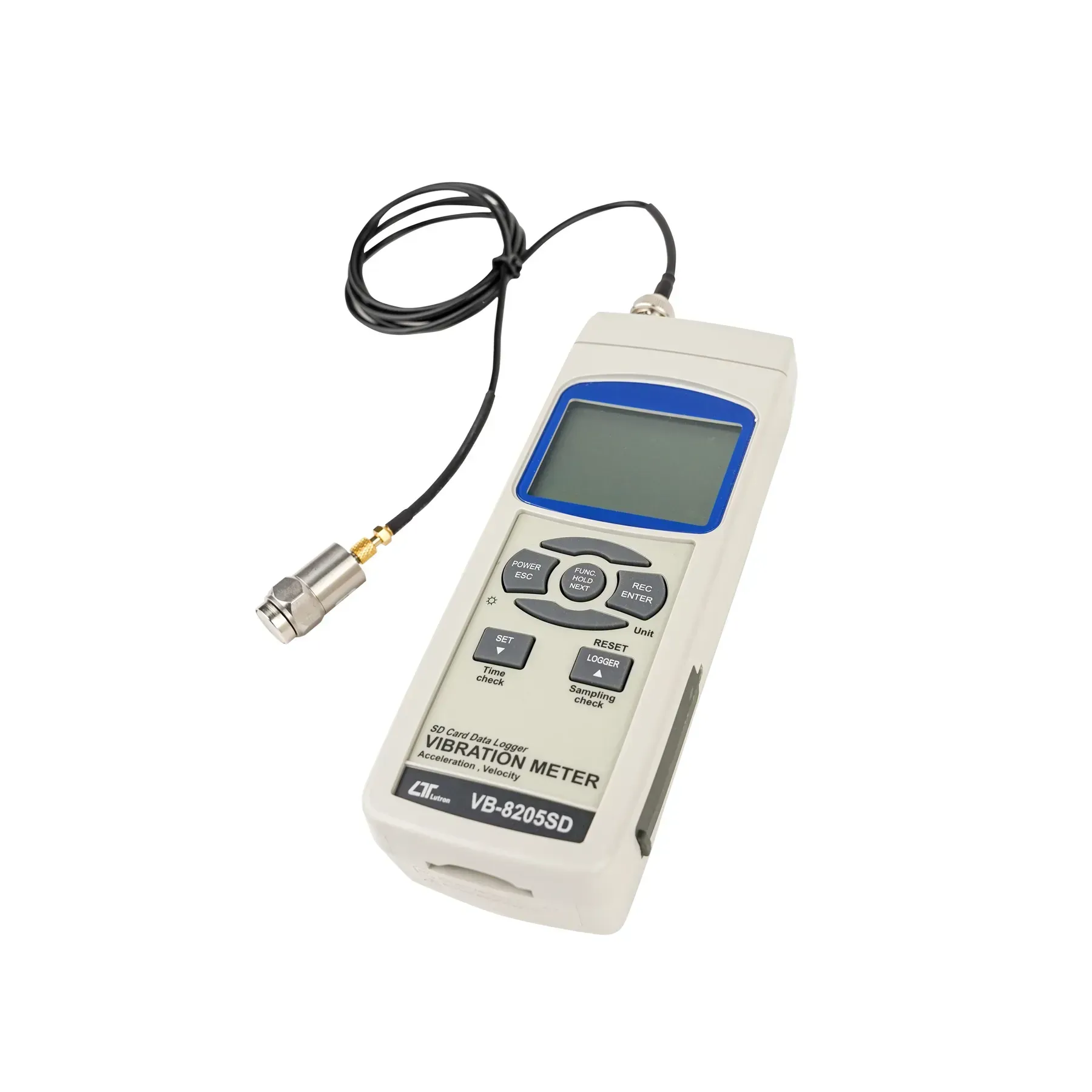

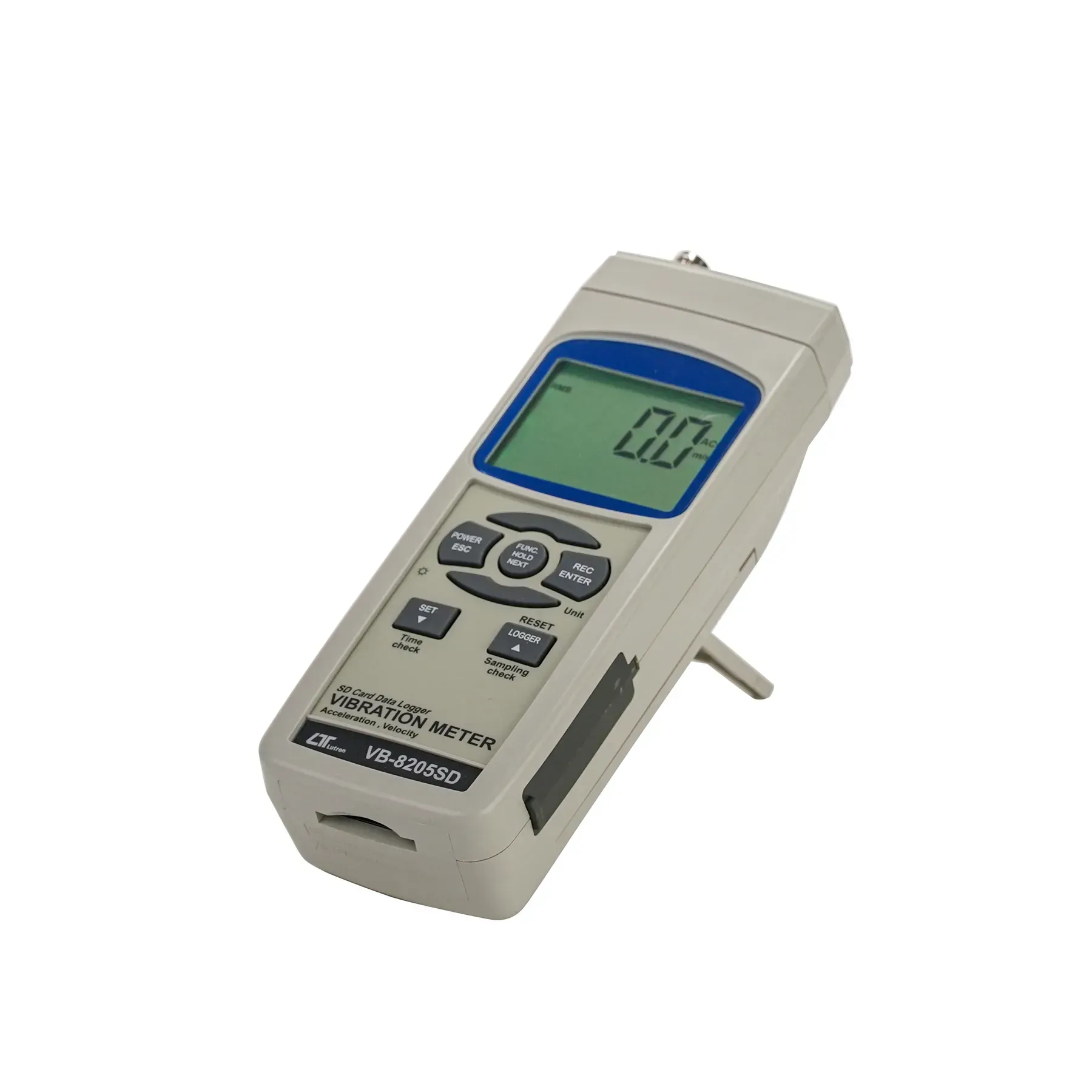

Lutron VB-8205SD — это профессиональный портативный виброметр с встроенным регистратором данных (Datalogger) в режиме реального времени на карту памяти SD. Прибор предназначен для комплексного мониторинга, вибродиагностики и прогнозирования технического состояния промышленного роторного оборудования: электродвигателей, насосов, компрессоров, редукторов, турбин и вентиляционных установок.
Главное преимущество модели Lutron VB-8205SD — прямой экспорт данных в таблицы Excel. Для переноса и анализа результатов не требуется установка специализированного программного обеспечения и драйверов. Прибор автоматически сохраняет все измерения с точным штампом времени (год, месяц, число, час, минута, секунда) на стандартную SD-карту емкостью до 16 ГБ, что делает его идеальным решением для долгосрочного мониторинга вибрационных трендов.
Измерительный тракт прибора строго соответствует требованиям международного стандарта ISO 2954, обеспечивая достоверность и повторяемость результатов измерений.
Компания Labstar поставляет оригинальные виброметры-регистраторы Lutron VB-8205SD в полной комплектации, с официальной гарантией и возможностью метрологического сопровождения.
Ключевые преимущества и функционал Lutron VB-8205SD
- Интегрированный регистратор данных реального времени:
- Автоматический режим: настраиваемый интервал записи от 1 до 3600 секунд для длительного непрерывного вибромониторинга;
- Ручной режим: сохранение замера по нажатию кнопки с присвоением номера точки контроля (от 1 до 99 локаций) для маршрутных обходов оборудования;
- Прямая работа с Excel: данные записываются в стандартном формате электронных таблиц на карту SD (от 1 до 16 ГБ).
- Контроль ключевых параметров вибрации (ISO 2954):
- Виброскорость (Velocity): среднеквадратичное значение (RMS) и пик (Peak) для общей оценки вибрационного состояния по ISO 10816;
- Виброускорение (Acceleration): RMS и Peak для выявления ударных высокочастотных нагрузок и дефектов подшипников.
- Многофункциональные режимы измерений:
- RMS: определение среднеквадратичного значения вибросигнала;
- Peak: фиксация и обновление пиковых всплесков;
- Max Hold: удержание абсолютного максимального значения на экране;
- Data Hold: фиксация текущих показаний;
- Memory: запись и вызов максимального (MAX) и минимального (MIN) значений из внутренней памяти.
- Аппаратное обнуление: отдельная кнопка на лицевой панели для быстрой компенсации нулевого смещения при включении.

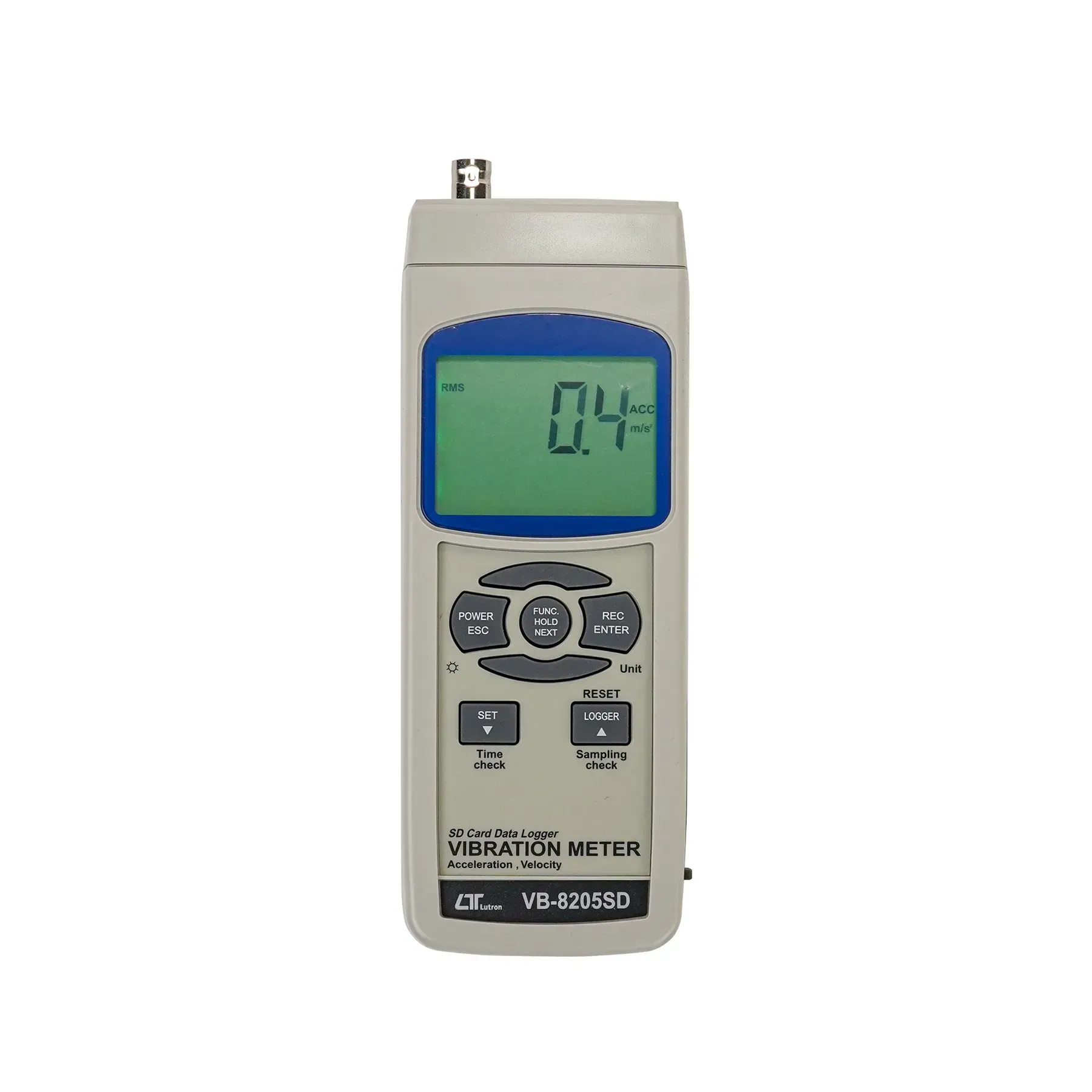

- Большой ЖК-дисплей с зеленой подсветкой: экран 52 × 38 мм с возможностью принудительного включения/отключения подсветки для работы в условиях плохой освещенности.
- Профессиональный датчик с магнитной основой: выносной пьезоакселерометр на гибком кабеле 1.2 м с мощным магнитом исключает влияние оператора на стабильность контакта.
- Интерфейсы связи с ПК: поддержка проводного подключения через порты RS-232 и USB (опционально) для онлайн-мониторинга.
Технические характеристики Lutron VB-8205SD
Общие параметры и функции регистратора
| Параметр | Значение |
|---|---|
| Измеряемые величины | Виброускорение (Acceleration), Виброскорость (Velocity) |
| Режимы измерений | RMS, Peak, Max Hold, Data Hold, Memory (Max/Min) |
| Частотный диапазон | 10 Гц – 1 кГц (соответствие ISO 2954) |
| Дисплей | ЖК-дисплей 52 × 38 мм с отключаемой зеленой подсветкой |
| Носитель данных | Карта памяти SD объемом от 1 ГБ до 16 ГБ |
| Интервал авторегистрации | От 1 до 3600 секунд |
| Ручная регистрация | 1 нажатие = 1 запись (с выбором позиции от 1 до 99) |
| Формат даты/времени | Год / Месяц / Число / Час / Минута / Секунда (встроенный календарь) |
| Интерфейсы связи | RS-232 / USB |
| Питание | 6 батарей 1.5 В типа АА (UM-3) или опциональный сетевой адаптер 9 В DC |
| Потребляемый ток | ~15 мА (без записи и подсветки); ~36 мА (при записи на SD) |
| Условия эксплуатации | Температура: 0 °C ... +50 °C; относительная влажность: < 85% RH |
| Габариты основного блока | 203 × 76 × 38 мм (масса 515 г) |
| Параметры датчика | Длина 37 мм, диаметр 16 мм, кабель 1.2 м (масса 99 г с магнитом) |
Диапазоны измерений и погрешность (при 23 ± 5 °C)
| Параметр | Единицы | Диапазон | Разрешение | Точность (@ 80/160 Гц) | Калибровочная точка |
|---|---|---|---|---|---|
| Виброускорение | м/с² | 0.5 – 199.9 м/с² | 0.1 м/с² | ±(5% + 2 знака) | 50 м/с² (160 Гц) |
| Виброускорение | G | 0.05 – 20.39 G | 0.01 G | ±(5% + 2 знака) | 50 м/с² (160 Гц) |
| Виброускорение | ft/s² | Имперский диапазон | 1 ft/s² | ±(5% + 2 знака) | 50 м/с² (160 Гц) |
| Виброскорость | мм/с | 0.5 – 199.9 мм/с | 0.1 мм/с | ±(5% + 2 знака) | 50 мм/с (160 Гц) |
| Виброскорость | см/с | 0.05 – 19.99 см/с | 0.01 см/с | ±(5% + 2 знака) | 50 мм/с (160 Гц) |
| Виброскорость | inch/s | Имперский диапазон | 0.01 inch/s | ±(5% + 2 знака) | 50 мм/с (160 Гц) |
Комплектация прибора
Базовый комплект поставки:
- Виброметр-регистратор данных Lutron VB-8205SD — 1 шт.
- Профессиональный датчик вибрации с кабелем 1.2 м — 1 шт.
- Мощное магнитное основание для датчика — 1 шт.

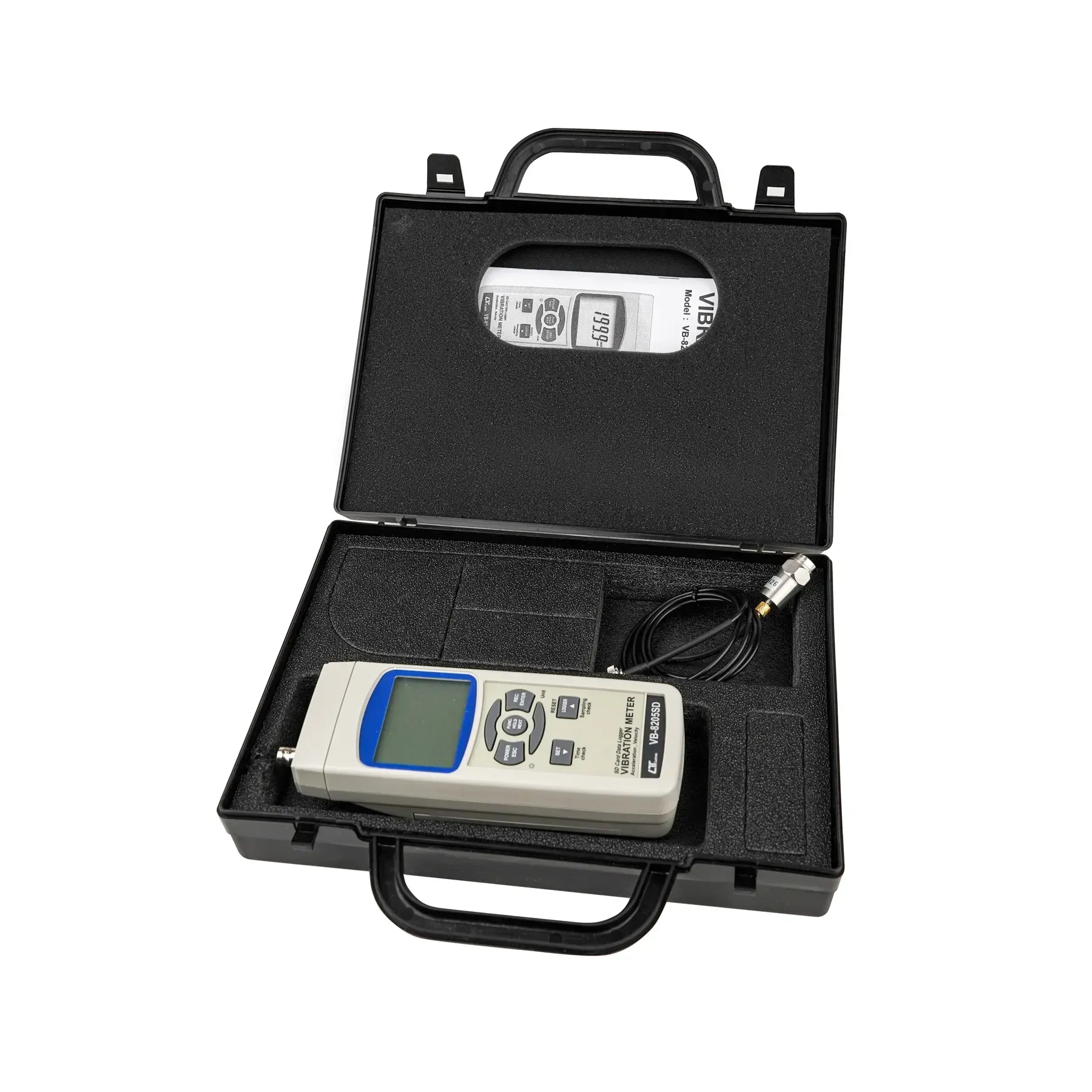

- Прочный жесткий кейс для переноски и хранения (CA-06) — 1 шт.
- Руководство по эксплуатации — 1 экз.
Дополнительные аксессуары (по заказу):
- Карта памяти SD на 2 ГБ;
- Сетевой адаптер питания 9 В (AC/DC);
- Коммуникационный USB-кабель (USB-01);
- Коммуникационный кабель RS-232 (UPCB-02);
- Фирменное программное обеспечение для сбора и анализа данных (SW-U801-WIN).
Области применения
Виброметр с функцией даталоггера Lutron VB-8205SD от компании Labstar незаменим для:
- Служб вибродиагностики и надежности (ОГМ/ОГЭ): длительная запись вибрационных профилей агрегатов при переменных нагрузках;
- Пусконаладочных работ: регистрация поведения агрегатов при выходе на рабочие обороты и при тепловом расширении;
- Контроля качества на машиностроительных заводах: протоколирование испытаний серийно выпускаемой продукции;
- Энергетических и добывающих предприятий: периодический маршрутный обход насосных, турбинных и компрессорных отделений.
Преимущества покупки Lutron VB-8205SD в компании Labstar
- 100% оригинальное оборудование: прямые поставки от официального производителя Lutron Electronic Enterprise.
- Удобство работы с данными: отсутствие привязки к проприетарному софту — легкий анализ в Excel на любом ПК.
- Официальная гарантия и сервис: полная техническая поддержка, предпродажная проверка каждого комплекта.
- Метрологическое сопровождение: возможность организации калибровки или поверки в аккредитованной лаборатории.
- Быстрая доставка: надежная упаковка и оперативная отправка во все регионы.
Часто задаваемые вопросы (FAQ)
Как открыть данные измерений на компьютере?
Достаточно извлечь SD-карту из виброметра и вставить ее в кардридер компьютера или ноутбука. Файлы сохраняются в стандартном табличном формате (.XLS / .CSV). Открыв файл в программе Microsoft Excel, вы увидите готовую таблицу со значениями параметров вибрации и точным временем каждого замера.
Чем ручной режим логгера отличается от автоматического?
В автоматическом режиме прибор ведет непрерывную запись с заданным интервалом (например, каждые 5 секунд). В ручном режиме инженер переходит от станка к станку, выбирает номер позиции (локации от 1 до 99) и нажимает кнопку записи для фиксации единичного замера.
Зачем нужна кнопка обнуления (Zero)?
При длительной работе или смене температурных условий пьезодатчик может накапливать остаточный заряд. Нажатие кнопки Zero на 5 секунд компенсирует этот дрейф и гарантирует абсолютную точность последующих измерений.
