Комплексный трехпараметрический виброконтроль с Lutron VB-8203

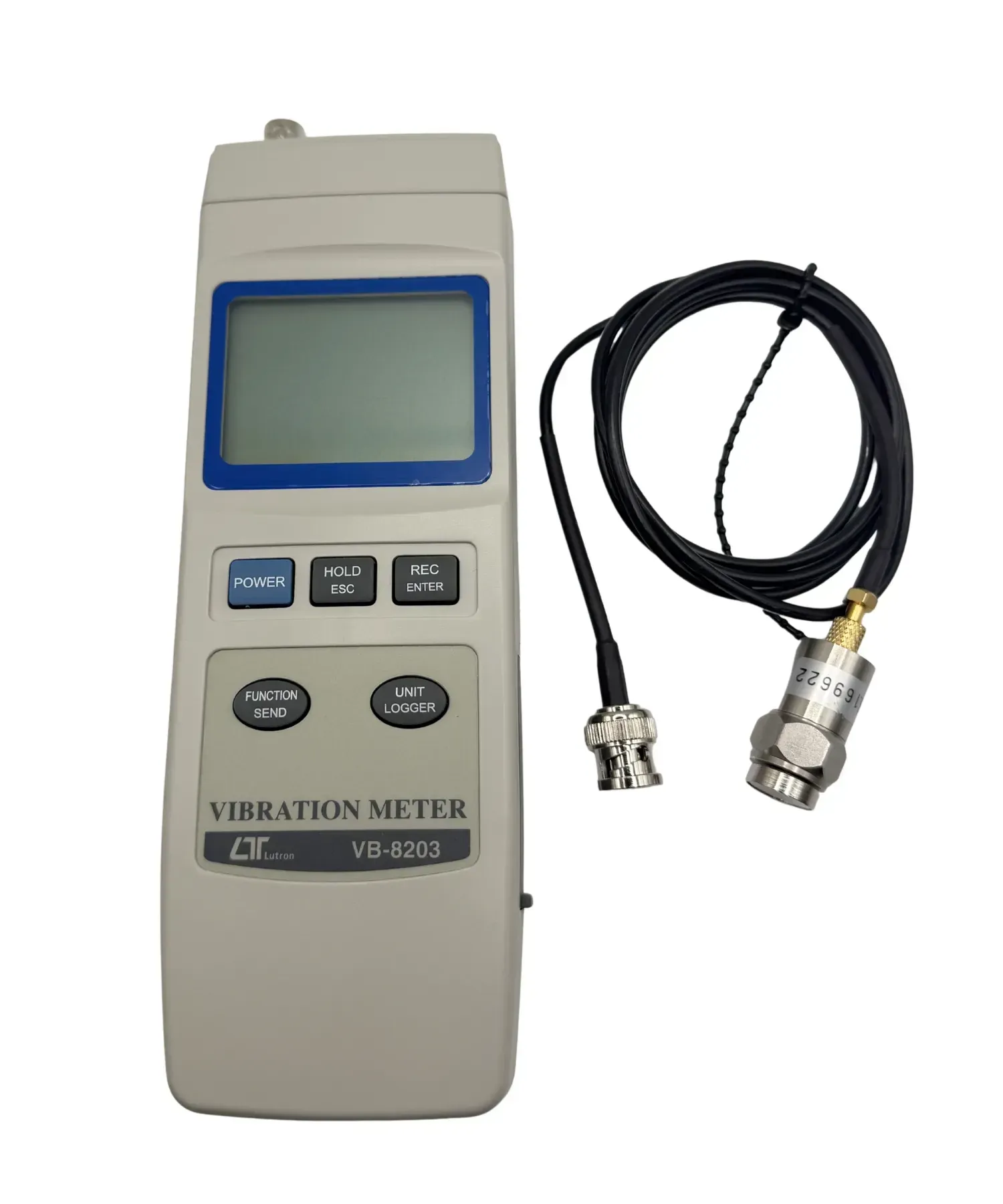

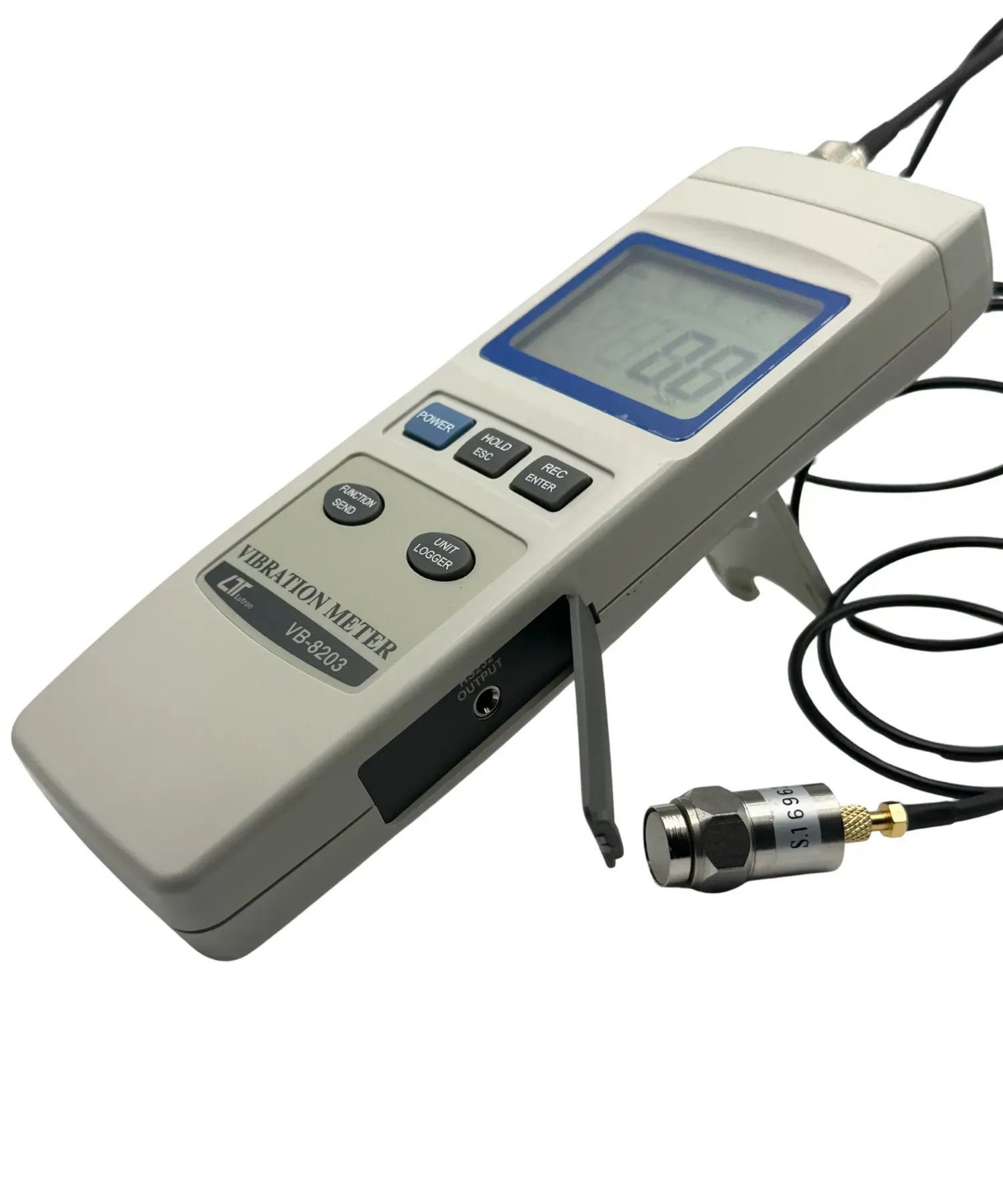

Lutron VB-8203 — это высокоточный профессиональный портативный виброметр, предназначенный для всесторонней вибродиагностики, балансировки и мониторинга технического состояния промышленного роторного оборудования. В отличие от базовых моделей, Lutron VB-8203 выполняет измерения сразу по трем основным диагностическим параметрам: виброускорению, виброскорости и амплитуде вибросмещения.
Прибор разработан в строгом соответствии с международным стандартом ISO 2954 («Вибрация механическая. Требования к приборам для измерения интенсивности вибрации»). Он позволяет оперативно выявлять дисбаланс роторов, несоосность валов, ослабление механических креплений, кавитацию в насосах, а также критический износ подшипников качения и зубчатых передач в электродвигателях, компрессорах, турбинах и промышленных вентиляторах.
Компания Labstar поставляет оригинальные виброметры Lutron VB-8203 в полной заводской комплектации с официальной гарантией, полным техническим сопровождением и возможностью оформления сертификата калибровки по стандарту ISO 17025.
Ключевые особенности и функционал Lutron VB-8203
- Полный трехпараметрический анализ вибрации:
- Виброскорость (Velocity): среднеквадратичное значение (RMS) для оценки общего уровня виброактивности и эксплуатационной надежности по стандарту ISO 10816 / ГОСТ ИСО 10816;
- Виброускорение (Acceleration): параметр для регистрации высокочастотных ударных нагрузок, возникающих при микротрещинах в подшипниках и редукторах;
- Виброперемещение (Displacement): размах колебаний (Peak-to-Peak) для контроля низкооборотных валов, биений и жесткости фундамента.
- Многофункциональные режимы фиксации:
- RMS: расчет истинного среднеквадратического значения;
- Peak: отображение пиковых амплитудных значений;
- Max Hold: фиксация максимального зарегистрированного уровня вибрации;
- Data Hold: заморозка текущих показаний на экране.

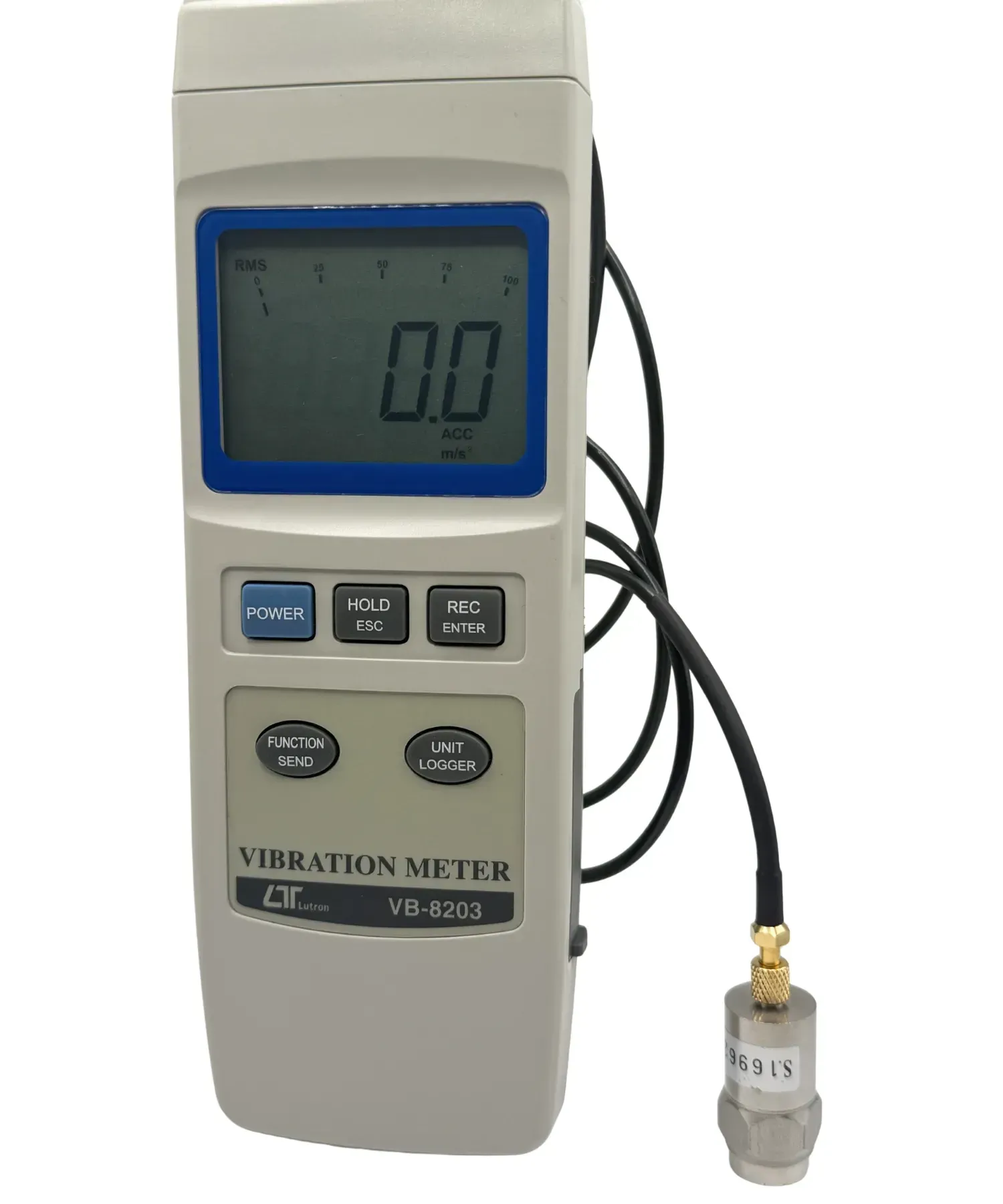

- Информативный ЖК-дисплей с графической шкалой: большой экран 52 × 38 мм отображает не только точные цифровые значения, но и динамическую аналоговую гистограмму (Bar Graph) для наглядной оценки характера пульсаций вибрации.
- Выносной пьезоэлектрический датчик с магнитом: обеспечивает стандартизированное усилие прижима к ферромагнитным корпусам и исключает погрешности от дрожания рук оператора.
- Интерфейс RS-232 / USB: возможность подключения к ПК для передачи результатов измерений в реальном времени, построения графиков и ведения баз данных (при использовании опционального кабеля и ПО).
- Встроенная память: автоматическое сохранение и быстрый вызов минимальных (MIN) и максимальных (MAX) значений за цикл измерений.
Технические характеристики Lutron VB-8203
Диапазоны измерений и параметры точности
| Параметр | Диапазон измерений | Разрешение | Точность (@ 80/160 Гц, 23 ± 5 °C) |
|---|---|---|---|
| Виброускорение | 0.5 – 199.9 м/с² (0.05 – 20.39 g) | 0.1 м/с² / 0.01 g | ±(5% от показания + 2 знака) |
| Виброскорость | 0.5 – 199.9 мм/с (0.05 – 19.99 см/с) | 0.1 мм/с / 0.01 см/с | ±(5% от показания + 2 знака) |
| Виброперемещение | 0.001 – 1.999 мм (Peak-to-Peak) | 0.001 мм (1 мкм) | ±(5% от показания + 2 знака) |
| Частотный диапазон | 10 Гц – 1 кГц (соответствие ISO 2954) | — | — |
| Калибровочная точка | 50 мм/с при 160 Гц (для скорости); 50 м/с² при 160 Гц (для ускорения) | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Режимы измерений | RMS, Peak, Max Hold, Data Hold, Memory (Max/Min) |
| Дисплей | Многофункциональный LCD 52 × 38 мм с графической гистограммой |
| Датчик | Выносной пьезоакселерометр с кабелем 1.2 м и магнитным адаптером |
| Интерфейс связи | Последовательный выход RS-232 (опционально USB) |
| Питание | 1 батарея 9 В типа «Крона» (006P / 6F22) |
| Потребляемый ток | Около 8 мА постоянного тока |
| Условия эксплуатации | Температура: 0 °C ... +50 °C; влажность: < 80% RH |
| Габариты прибора | 200 × 68 × 30 мм |
| Вес | 253 г (основной блок), 99 г (датчик с кабелем и магнитом) |
Комплектация прибора
Стандартный комплект поставки:
- Цифровой виброметр Lutron VB-8203 — 1 шт.
- Выносной пьезоэлектрический датчик с соединительным кабелем — 1 шт.
- Мощное магнитное основание для фиксации датчика — 1 шт.
- Прочный жесткий кейс для транспортировки и хранения — 1 шт.
- Инструкция по эксплуатации — 1 экз.
Дополнительные принадлежности (по заказу):
- Кабель для подключения к ПК RS-232 (UPCB-02);
- USB-кабель связи с ПК (USB-01);
- Фирменное программное обеспечение для сбора и анализа данных (SW-U801-WIN).
Метрологическая калибровка (ISO 17025)
Для предприятий с регламентированной системой менеджмента качества компания Labstar предоставляет услугу метрологической калибровки виброметра Lutron VB-8203 в аккредитованной лаборатории с выдачей официального Свидетельства о калибровке по стандарту ISO/IEC 17025 (услуга доступна по запросу за дополнительную плату).
Сферы применения
Трехпараметрический виброметр Lutron VB-8203 от Labstar является незаменимым инструментом для:
- Служб главного механика и энергетиков (ОГМ/ОГЭ): регулярный вибромониторинг производственных линий, станков, насосных агрегатов;
- Сервисных и пусконаладочных бригад: проверка качества балансировки роторов и центровки валов после монтажа или капитального ремонта;
- Отделов технического контроля (ОТК): выходной контроль качества выпускаемой продукции на машиностроительных и двигателестроительных заводах;
- Энергетических комплексов и котельных: непрерывная диагностика питательных насосов, тягодутьевых машин и турбогенераторов.
Преимущества покупки Lutron VB-8203 в компании Labstar
- 100% оригинальный прибор: прямые поставки от официального производителя Lutron Electronic Enterprise.
- Универсальность 3-в-1: один прибор полностью перекрывает потребности в измерении скорости, ускорения и перемещения.
- Официальная гарантия и сервис: полная техническая поддержка, гарантийный и послегарантийный сервис.
- Предпродажный контроль: каждый комплект тестируется инженерами Labstar перед отправкой клиенту.
- Быстрая доставка: надежная упаковка и оперативная отправка по всей территории России.
Часто задаваемые вопросы (FAQ)
Зачем нужно измерять именно три параметра (скорость, ускорение, перемещение)?
Каждый параметр вибрации отвечает за свой тип дефекта:
- Смещение (мм): критично для низкооборотных узлов (до 600 об/мин), выявляет дисбаланс ротора и механическую расцентровку;
- Скорость (мм/с): базовый показатель для среднеоборотных машин (600–3000 об/мин), характеризует общую усталость конструкций;
- Ускорение (м/с²): наиболее чувствительно к высокочастотным ударам (свыше 1 кГц), позволяет обнаружить дефекты подшипников на ранней стадии.
Зачем на дисплее Lutron VB-8203 используется графическая шкала (Bar Graph)?
Графическая гистограмма визуализирует динамику изменения вибрации в реальном времени. Это позволяет мгновенно заметить резкие скачки и нестабильность вибросигнала, которые сложно отследить по быстро меняющимся цифрам.
Можно ли подключить виброметр к ноутбуку через USB?
Да. Для подключения к современным ПК и ноутбукам через USB-порт используется опциональный переходной кабель Lutron USB-01 совместно с программным обеспечением SW-U801-WIN, что позволяет выводить графики вибрации на экран компьютера в режиме реального времени.
